応用ドリル(設備⑤復習)「電気設備」

8月14日のドリルの復習です。前回のドリルとは、隠れている記述が逆になっています。

受変電設備(屋内設置)

次の図で、「受変電設備の設置場所と維持管理について考慮したこと」は?

記述例

設置場所:電気室

屋内型キュービクルを管理部門内の電気室に設置した。

※タップして続きを表示

機器を屋内に設置し、風雨にさらされないようにした。

※タップして続きを表示

電気室を道路側に設置し、外扉を設けた。

※タップして続きを表示

解説

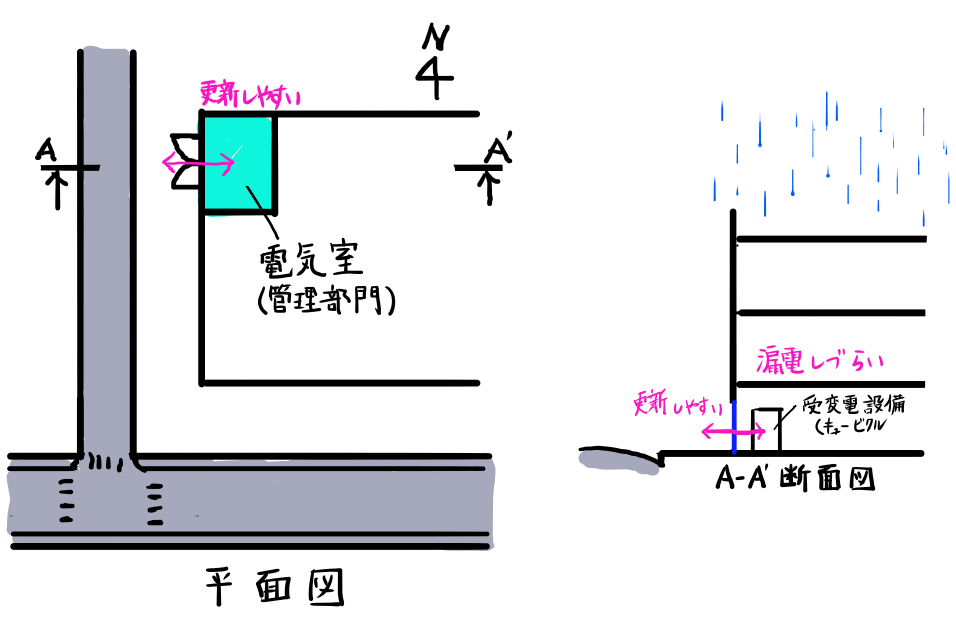

イメージ図
記述例

点検等の維持管理がしやすいように屋内型キュービクルを管理部門内の電気室に設置した。

機器の劣化を防止し、また、漏電リスクを低減するため、 機器を屋内に設置し、風雨にさらされないようにした。

機器の修繕、更新作業がしやすいように電気室を道路側に設置し、外扉を設けた。

理由計画内容

受変電設備(屋上設置)

次の図で、「受変電設備の設置場所と維持管理について考慮したこと」は?

記述例

設置場所:屋上

屋外型キュービクルを屋上に設置した。

※タップして続きを表示

屋上にフェンスを設置した。

※タップして続きを表示

解説

イメージ図
記述例

建物内のスペースを有効利用するため電気室を計画せず、 屋外型キュービクルを屋上に設置した。

機器の修繕や点検を安全に行えるように屋上にフェンスを設置した。

理由計画内容

自家発電設備(地上設置)

次の図で、「非常用発電機の設置場所と維持管理及び更新について考慮したこと」は?

記述例

設置場所:地上(敷地内スペース)

西道路側の地上に設置し、サービス用駐車場に近接させた。

※タップして続きを表示

機器をフェンスで囲った。

※タップして続きを表示

解説

イメージ図
記述例

維持管理や機器更新がしやすいように道路側の地上に設置し、サービス用駐車場に近接させた。

安全に配慮し、関係者以外が近づけないように機器をフェンスで囲った。

理由計画内容

電気設備シャフト

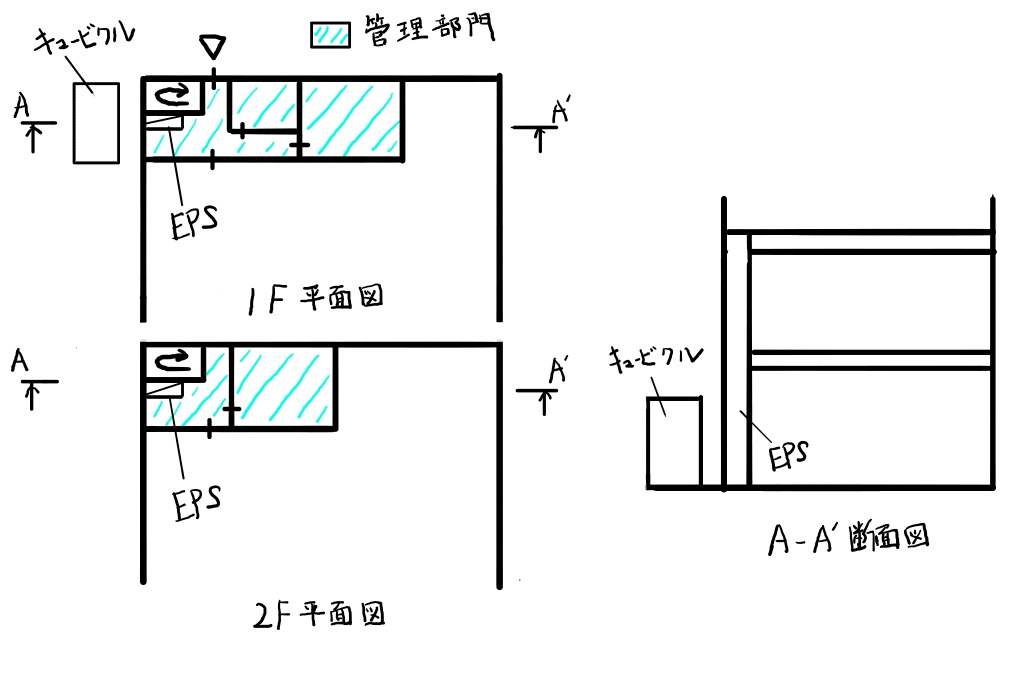

次の図で、「電気シャフトの配置計画について考慮したこと」は?

記述例

EPSを各階同位置に配置した。

※タップして続きを表示

EPSを管理部門内の廊下に面して配置した。

※タップして続きを表示

解説

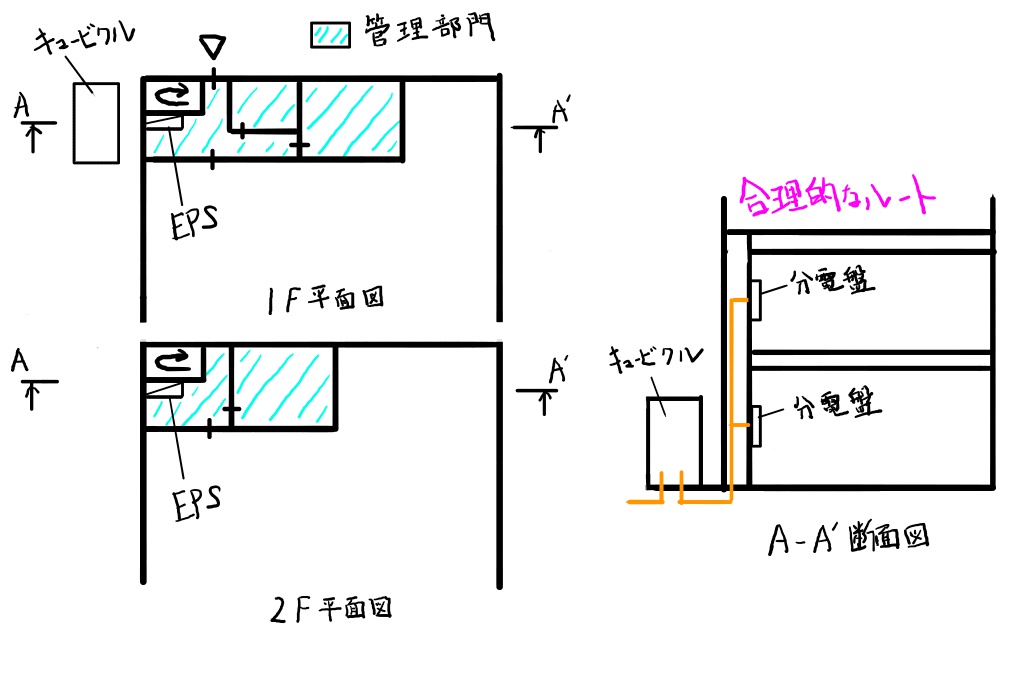

イメージ図
記述例

幹線ケーブル延長を短縮し、合理的な配線ルートとなるようにEPSを各階同位置に配置した。

点検や修繕が行いやすいようにEPSを管理部門内の廊下に面して配置した。

理由計画内容

本日(8月15日)分のドリルはこちらです。
