一級建築士記述ドリル(設備⑧復習)「空調機位置等その1」

5月4日のドリル「空調機位置等その1」の復習です。

前回のドリルとは、隠れている記述が逆になっています。

復習1

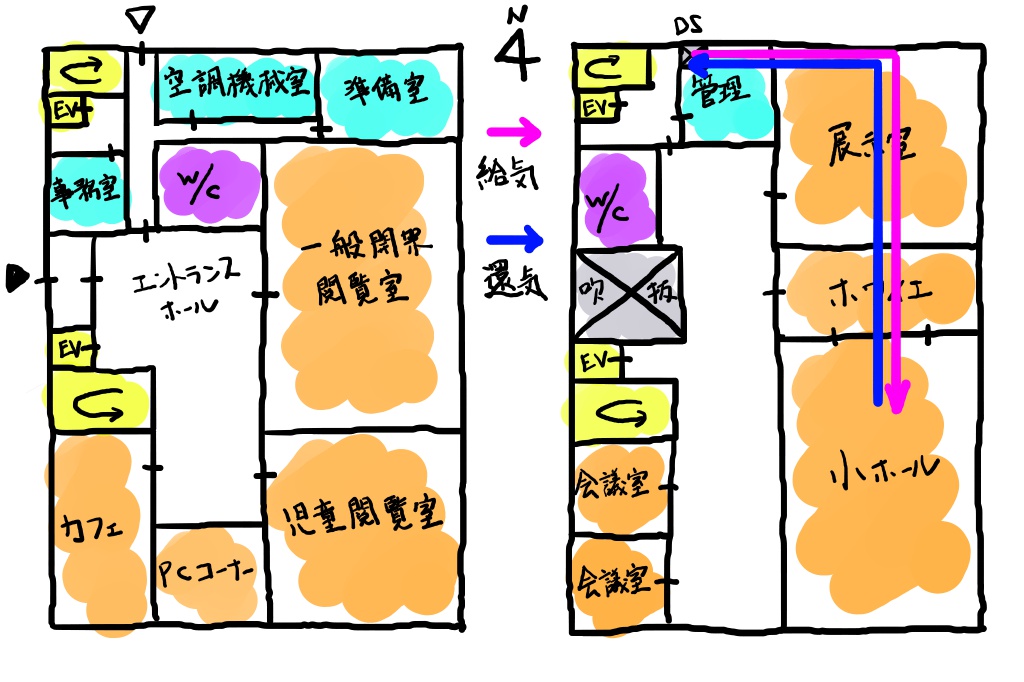

次のプランで、「小ホールの空調機械室位置と給気・還気ダクトルート(ダクトスペース)について工夫したこと」は?

記述例

空調機械室を1階の管理部門から直接出入りできるように配置した。

※タップして続きを表示

給気・還気ダクトは、空調機械室直上のDSを経由し、小ホールまで接続した。

※タップして続きを表示

解説

イメージ図
記述例

点検やメンテナンス等が容易となるよう空調機械室を1階の管理部門から直接出入りできるように配置した。

空気の搬送距離が極力短く、圧力損失の少ない効率的なルートとなるよう給気・還気ダクトは、空調機械室直上のDSを経由し、小ホールまで接続した。

理由計画内容

復習2

次のプランで、「小ホールの空調機及び熱源機の位置とダクトルートについて考慮したこと」は?

記述例

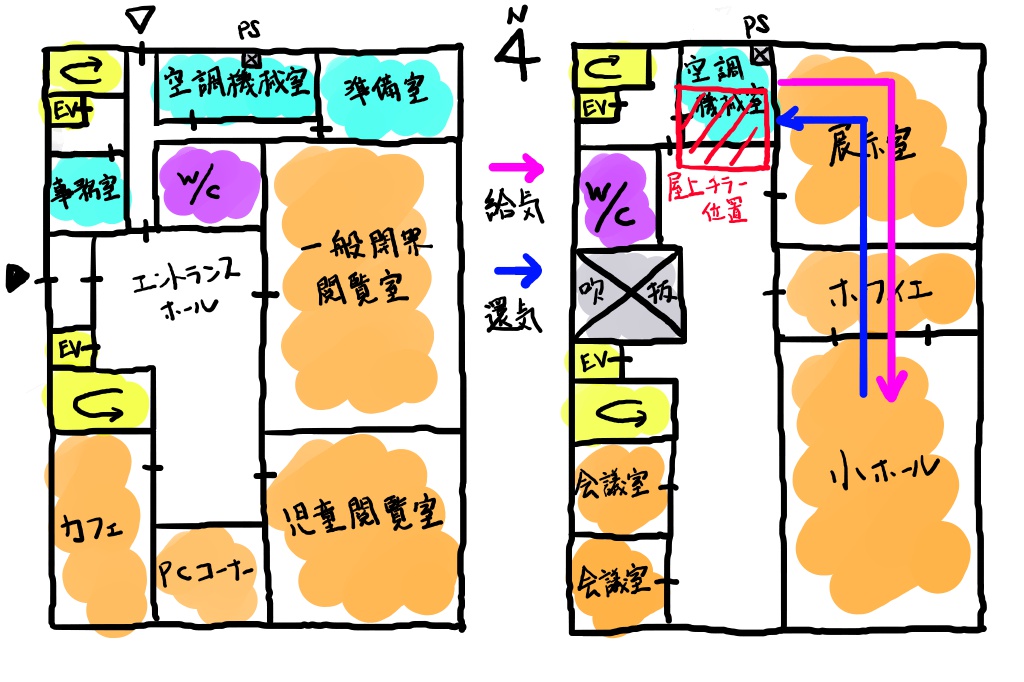

1,2階それぞれに空調機を設置し、小ホールについては2階空調機から給気・還気する計画とした。

※タップして続きを表示

空冷ヒートポンプチラーを屋上の管理部門階段直上かつPSに近い場所に設置した。

※タップして続きを表示

解説

イメージ図
記述例

ダクトルートを短くし、搬送エネルギーを低減するため1,2階それぞれに空調機を設置し、小ホールについては2階空調機から給気・還気する計画とした。

メンテナンス性に配慮するとともに、冷温水配管ルートが短くなるように空冷ヒートポンプチラーを屋上の管理部門階段直上かつPSに近い場所に設置した。

理由計画内容
