一級建築士記述ドリル(環境③)「日射遮蔽、熱負荷抑制」

2020年6月5日

本日のドリルは、「日射遮蔽、熱負荷抑制」です。日射遮蔽や室内への熱負荷抑制による、建築物の冷房負荷低減についての記述を確認します。

問題1

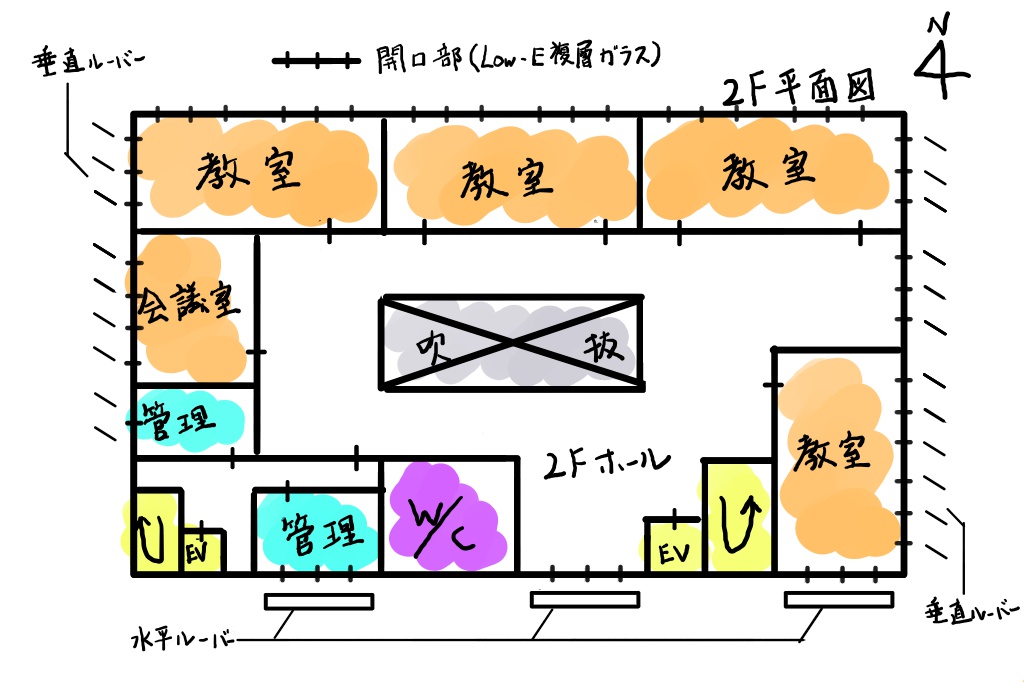

次の図で、「建築物の日射遮蔽及び熱負荷抑制について工夫したこと」は?

記述例

日射を遮蔽し、夏期の冷房負荷を低減した。

※タップして続きを表示

室内への日射熱流入を防ぎ、熱負荷を抑制した。

※タップして続きを表示

解説

南面は日射の高さの変化に対応できるよう水平ルーバーを設置、東西については日射の方向の変化に対応でいるよう垂直ルーバーを設置し、効果的に日射を遮蔽しています。

イメージ図
記述例

南面の開口部に水平ルーバー、東西面の開口部に垂直ルーバーを設置することにより、日射を遮蔽し、夏期の冷房負荷を低減した。

窓にLow-E複層ガラスを採用し、室内への日射熱流入を防ぎ、熱負荷を抑制した。

理由計画内容

問題2

次の図で、「プレイルームの冷房負荷低減について工夫したこと」は?

記述例

日射を遮蔽し、冷房負荷を低減した。

※タップして続きを表示

採光を確保しつつ、日射遮蔽できるようにした。

※タップして続きを表示

解説

開口部及びトップライトにルーバーを設置し、日射を遮蔽することにより冷房負荷を低減しています。

イメージ図
記述例

プレイルームの南面開口部に水平ルーバーを、東西面開口部に垂直ルーバーを設置することにより、日射を遮蔽し、冷房負荷を低減した。

トップライトに可動式ルーバーを設け採光を確保しつつ、日射遮蔽できるようにした。

理由計画内容

問題3

次の図で、「公園の眺望を確保しつつ、冷房負荷低減について工夫したこと」は?

記述例

眺望を確保しつつ日射を遮蔽し、冷房負荷を低減した。

※タップして続きを表示

日射遮蔽しながら、時間帯により眺望を確保できるようにした。

※タップして続きを表示

解説

南側については、庇により日射遮蔽するため、公園の眺望が確保されています。西側については、日射が差し込む時間帯以外はルーバーを縦にして、公園の眺望を確保しています。

イメージ図
記述例

南側の窓面上部に庇を設けことにより、眺望を確保しつつ日射を遮蔽し、冷房負荷を低減した。

西側の窓面に可動式垂直ルーバーを広めの間隔で設置し、日射遮蔽しながら、時間帯により眺望を確保できるようにした。

理由計画内容

本日の記述ドリルはここまでです。

明日は、環境④「設備的手法」です。
